螺桿機組制冷原理圖

來源：jinshouyandi.cn 發(fā)布時間：2020-07-02 15:07:46

深圳市東躍進制冷機電有限公司為您介紹螺桿機組制冷原理圖。

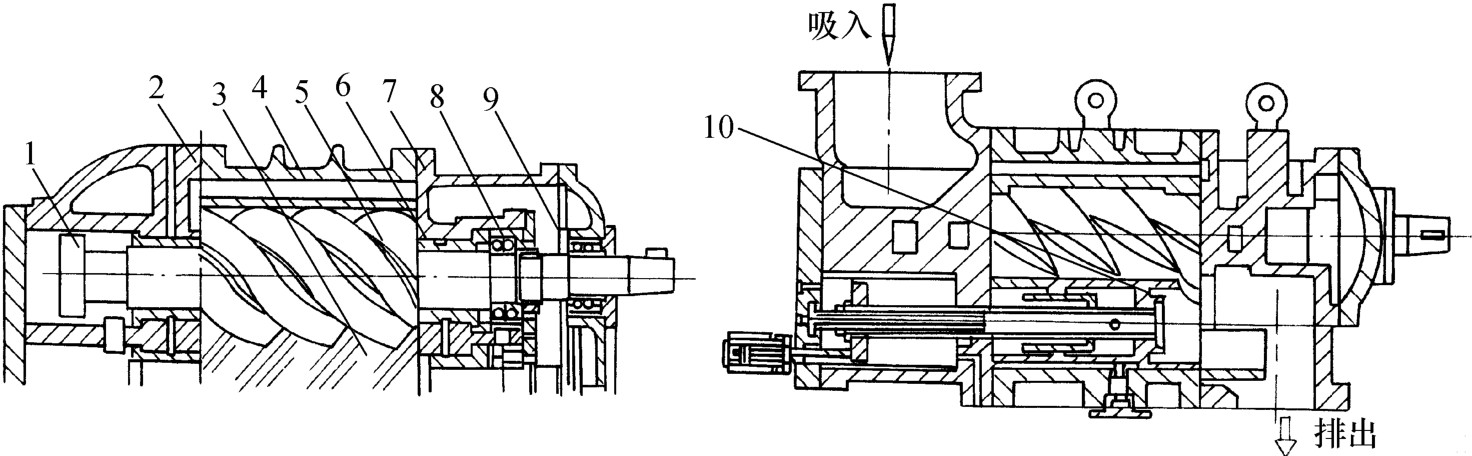

螺桿式壓縮機是bai一種新型的壓縮機，主du要由轉子、機體zhi、吸氣和排氣端座、滑閥、主dao軸承、推力軸承、軸封、平衡活塞等構成，如圖 4-17所示。殼體就是壓縮機的汽缸體與底座，內(nèi)壁的斷面呈橫8字形，水平配置按一定傳動比反向旋轉的螺旋形轉子；一個為凸齒，稱陽轉子；另一個為齒槽，稱陰轉子。外部鑄有冷卻水套或散熱片，在汽缸的前后端蓋上設有吸氣、排氣管和吸氣、排氣口。在底部設有排氣量和卸載用的滑閥機構。在滑閥上還設有向汽缸噴油用的噴油孔。
